Thiết bị đo vận tốc và gia tốc của vật rơi tự do

- Thiết bị đo vận tốc và gia tốc của vật rơi tự do được thiết kế đẹp, chắc chắn và tiện lợi

- Thao tác nhanh gọn

- Độ chính xác cao

- Dễ sử dụng.

- Phù hợp với thông tư 39/2021/TT-BGDĐT "ban hành danh mục tối thiểu cấp trung học phổ thông"

Bao gồm:

Bộ thiết bị gồm:

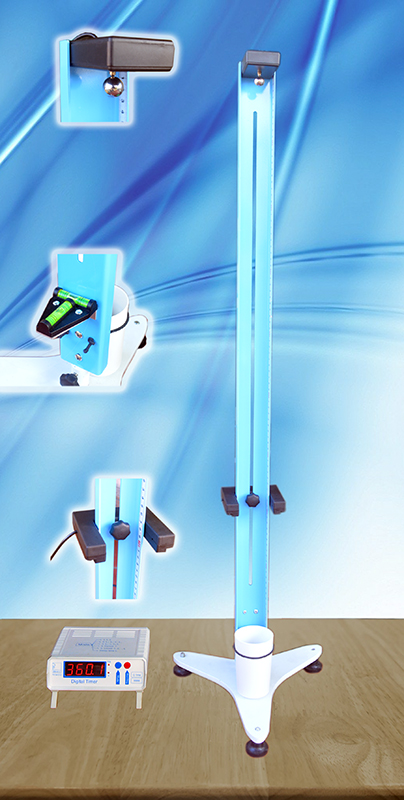

• Giá đỡ bằng nhôm thẳng đứng, dài l000 mm, có dây dọi Hoặc nivo, được gắn trên đế ba chân có vít điều chỉnh thăng bằng, phía trên có nam châm điện để giữ vật rơi;
• Đồng hồ đo thời gian hiện số:

- Giải thời gian đo: từ 0 - 9999s, thang đo tự động chuyển từ ms sang s và ngược lại, ĐCNN 0,0001s

- Có 5 kiểu hoạt động thay đổi bằng nút nhấn điện tử: A, B, A+B (chức năng 1), A-B, B-A (Chức năng 2), NAM CHÂM ĐIỆN - A - B (Chức năng 3), T (Chức năng 4), ĐẾM (Chức năng 5).

- Có chức năng hiển thị lại tất cả các kết quả đo.

- Có 3 ổ cắm 5 chân hoặc (audio) cho cổng quang A, B và NAM CHÂM ĐIỆN.

- Màn hình hiển thị lớn: 0,8inch

- Hộp công tắc được tích hợp bên trong đồng hồ.

- Vỏ được làm từ nhựa. Có khung nâng mặt đồng hồ hướng theo mắt người dùng.

- Kích thước: 210x175x76mm

•  Cổng quang điện được làm từ nhựa đúc hình chữ U, màu đen, kích thước 9,5cm x 8,5cm x 2,2cm, khoảng cách 2 mắt thu nhận 5,7cm. Có thanh nhôm 10cm phi 10mm để gá vào các giá đỡ khác nhau. Dây tín hiệu 4 lõi đầu phích 5 chân (hoặc loại Audio) dài 1.5m, nối cổng quang với ổ A (1), B (2) của đồng hồ đo thời gian hiện số
• Giá thí nghiệm (TBDC);
• Thước nhựa (có vạch đen), miếng đỡ mềm.

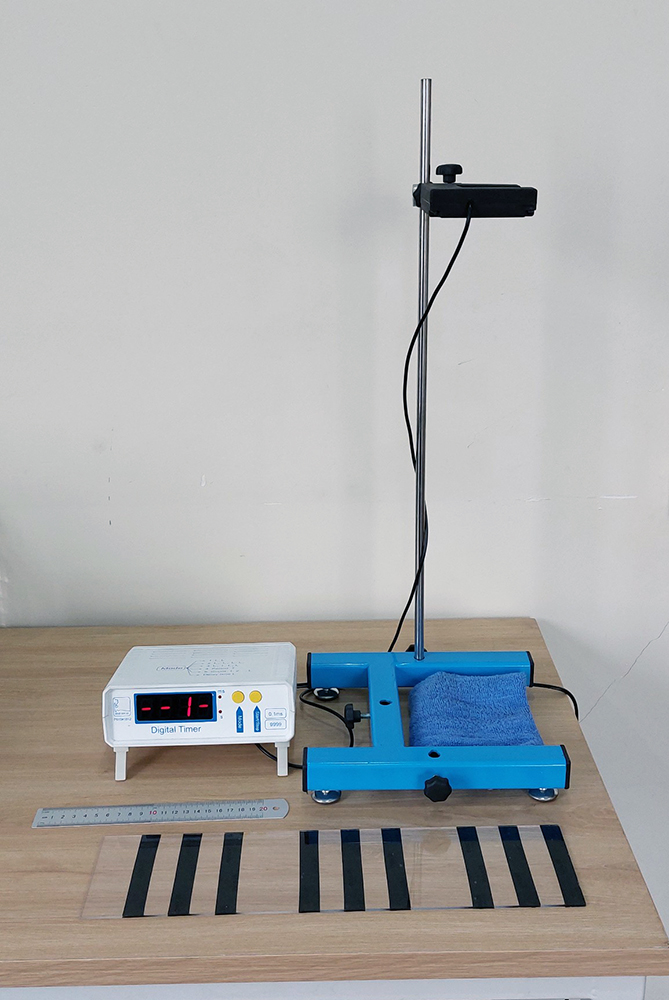

Thiết bị đo vận tốc và gia tốc của vật rơi tự do

Thiết bị đo vận tốc và gia tốc của vật rơi tự do

Thiết bị đo vận tốc và gia tốc của vật rơi tự do

Rơi tự do

HƯỚNG DẪN SỬ DỤNG

1. Lắp đặt thí nghiệm như hình bên trên

2. Chỉnh cho nivo về giữa

3. Cắm nam châm điện vào cổng 0, cổng quang vào cổng 1 Hoặc 2

4. Điều chỉnh vị trí cổng quang (Cách nam châm điện khoảng 5cm)

5. Bật công tắc đồng hồ

6. Chuyển sang mode 3 bằng nút mode

7. Dính bi sắt vào nam châm điện

8. Ấn nút start/stop để viên bi rơi qua cổng quang. Đồng hồ sẽ hiển thị. Ấn start/stop lần nữa để hiển thị lại kq

Thay đổi vị trí cổng quang. Thực hiện lại bước 7, 8

Lập bảng số liệu:

Vẽ đồ thị: vị trí phụ thuộc thời gian (đc hình Parabol); Vị trí phụ thuộc vào bình phương thời gian (sẽ thành đường thẳng- Từ đó ngoại suy ra gia tốc)
