Thiết bị giao thoa sóng nước

Mã sản phẩm: V1110

Thương hiệu: AELAB

Liên hệ: 0963.826.083
Mô tả sản phẩm

Mục đích:

Chứng minh sự giao thoa hai sóng kết hợp.

Mô tả:

Thiết bị giao thoa sóng nước được sản xuất theo Thông tư số 39/2021/TT-BGDĐT ngày 30/12/2021 của Bộ trưởng Bộ Giáo dục và Đào tạo.

Hàng hóa được sản xuất theo tiêu chuẩn: ISO9001, ISO14001, và ISO45001

Gồm:

Bộ thí nghiệm gồm:
- Giá thí nghiệm loại khung nhôm hình hộp, được anod hóa, kích thước (300x425x350) mm, 4 chân tăng chỉnh, có màn quan sát;
- Bộ rung loại mô tơ 1 chiều có cam lệch tâm, sử dụng điện áp 6-24VDC: Được gắn lên thanh đỡ trong suốt kích thước 400x30x5mm. Trên đó có các vị trí gắn cần rung, có vít trí, móc treo lò xo. 2 Lò xo dài 10cm, đường kính 12mm, độ cứng khoảng 2.5N/cm
- Bộ phận điều chỉnh tốc độ:  DC4.5-35V, Output Current: 0-5A,Output Power: 90W, Static Current: 7uA(standby),  Duty Cycle: 1%-100%, PWM Frequency: 20KHz, kích thước 95x75x43mm, thông tin được in lưới trên mặt hộp đảm bảo độ bền.
- Cần tạo sóng loại tạo 2 sóng tròn;
- Gương phẳng loại thủy tinh, đặt nghiêng 45 độ trong giá thí nghiệm;
- 3 thanh chắn sóng: không có khe; loại có 1 khe; loại có 2 khe;
- Đèn LED 3W có giá đỡ, điện áp từ 3-24VDC, có tích hợp mạch ổn áp
- Biến áp nguồn (TBDC)
Đính kèm tài liệu hướng dẫn sử dụng.

Thiết bị giao thoa sóng nước

Thiết bị giao thoa sóng nước

HƯỚNG DẪN THÍ NGHIỆM

Dụng cụ bao gồm:

1. Giá thí nghiệm khung hình hộp; đi kèm màn quan sát và gương phẳng thủy tinh đặt nghiêng 1 góc 45o

3. Biến áp nguồn DC

4. Bộ điều khiển tốc độ motor

5. Bộ đèn led

6. Thanh nhựa tạo sóng,

7. Cách thanh tạo khe hẹp/ khe chắn song

8. Bộ giá thí nghiệm

Tiến hành thí nghiệm:

A. Thí nghiệm giao thoa sóng nước với 2 nguồn tạo sóng

+ Đổ nước vào mặt mica (độ cao nước 10 mm) pha một ít dầu rửa chén.

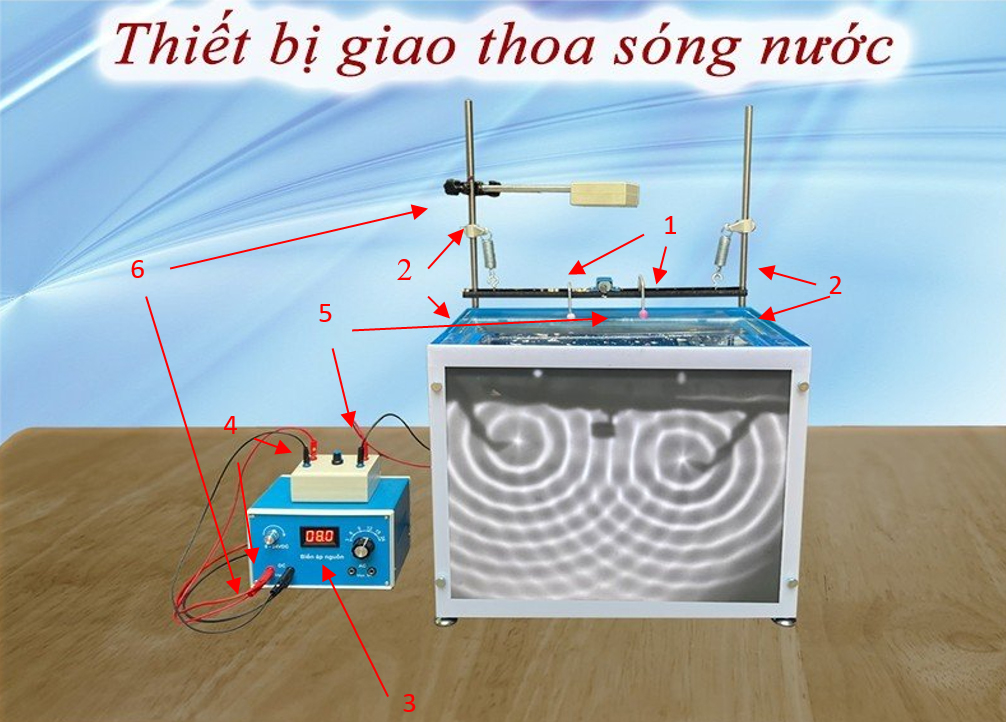

+ Gắn 02 cần rung lên thanh tạo sóng, lưu ý dùng ốc siết để cố định cần rung (tương ứng vị trí số (1) trong hình 1)

+ Mắc một đầu của 02 lò xo lên 2 móc treo trên thanh tạo song; đầu lò xo còn lại mắc lên thanh treo của bộ giá thí nghiệm (tương ứng vị trí (2) trong hình mình họa)

+ Điều chỉnh độ cao thích hợp sao cho 02 đầu rung tròn chạm được trên bề mặt nước

+ Bật nguồn biến áp nguồn

+ Điều chỉnh điện áp 6 -9V DC trên biến áp nguồn (tương ứng vị trí (3) trong hình mình họa)

+ Tắt nguồn biến áp

+ Kết nối biến áp nguồn với hộp điều khiển tốc độ motor bằng cặp dây nối jack DC chuối đực – đực. nguồn (tương ứng vị trí (4) trong hình mình họa).Chú ý mắc đúng cực cho hộp điều khiển/mắc đúng màu Jack kết nối.

+ Kết nối động cơ với đầu ra trên hộp điều khiển động cơ bằng dây nối Jack DC chuối. (tương ứng vị trí (5) trong hình mình họa). Chú ý mắc đúng cực/mắc đúng màu jack kết nối.

+ Kết nối jack DC của đèn LED với đầu ra DC trên biến áp nguồn (tương ứng vị trí (6) trong hình mình họa). Chú ý mắc đúng cực/mắc đúng màu jack DC kết nối.

+ Bật nguồn biến áp nguồn.

+ Tiến hành thay đổi tốc độ motor thông qua chiết áp kí hiệu trên hộp điều khiển tốc độ động cơ.

+ Di chuyển đèn vị trí để thuận tiện quan sát giao thoa

+ Đặt tớ giấy mỏng lên màn quan sát để vẽ lại vân giao thoa

+ Thay đổi tốc độ động cơ (tần số rung) /thay đổi vị trí các cần rung (thay đổi khoảng cách) tạo sóng để quan

+ Quan sát lại vân giao thoa và vẽ lại trên giấy

+ Kết thúc thí nghiệm, ngắt nguồn điện từ biến áp nguồn, tháo dây kết nối với biến áp

+ Tháo các dây kết nối còn lại của bộ thí nghiệm

B. Thí nghiệm với khe tạo sóng

+ Thực hiện thao tác giống với bên trên nhưng thực hiện thí nghiệm với một cần rung tạo sóng, cần rung còn lại tháo bỏ

+ Điều chỉnh cần rung vào giữa thanh tạo sóng

+ Chuẩn bị các khe tạo sóng như hình số 2
