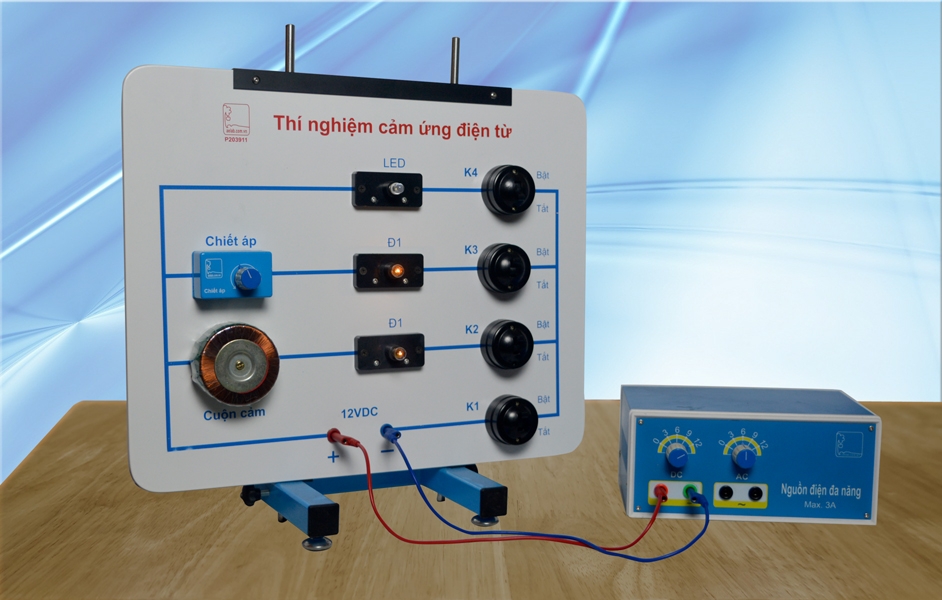

Bộ thí nghiệm về hiện tượng tự cảm

Mã số: PTVL2039 (P203911)

Nhà sản xuất: AELAB.COM.VN

Mục đích:

  • Hiện tượng tự cảm khi đóng mạch
  • Hiện tượng tự cảm khi ngắt mạch

Bộ thí nghiệm về hiện tượng tự cảm được thiết kế chắc chắn. sơ đồ mạch điện được in sắc nét, gọn gàng.

Hiện tượng tự cảm được thể hiện một cách rõ nét, Thời gian hai bóng đèn sợi đốt sáng khác nhau rõ ràng. Là bởi cuộn cảm lớn hơn, có hệ số tự cảm lớn hơn.

Bộ thí nghiệm về hiện tượng tự cảm

Bộ thí nghiệm về hiện tượng tự cảm: Chi tiết các linh kiện

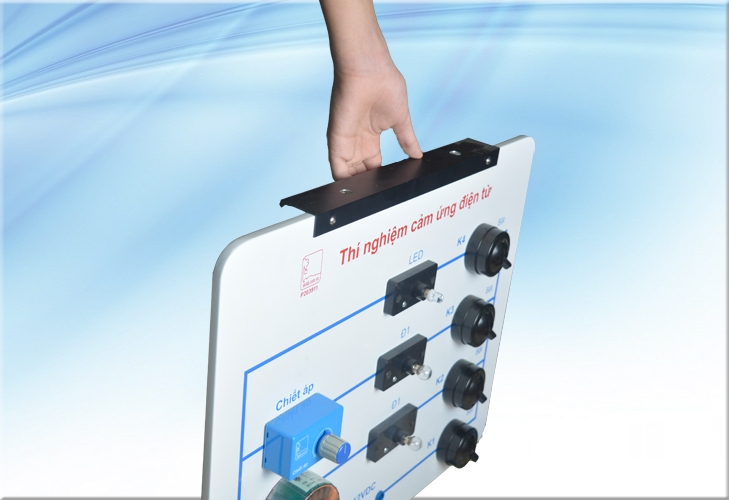

Bằng nhựa cứng (hoặc bằng gỗ), có tai treo (tay sách), kích thước 400x500x10mm, trên mặt có sơ đồ mạch điện và các linh kiện.

Bao gồm:

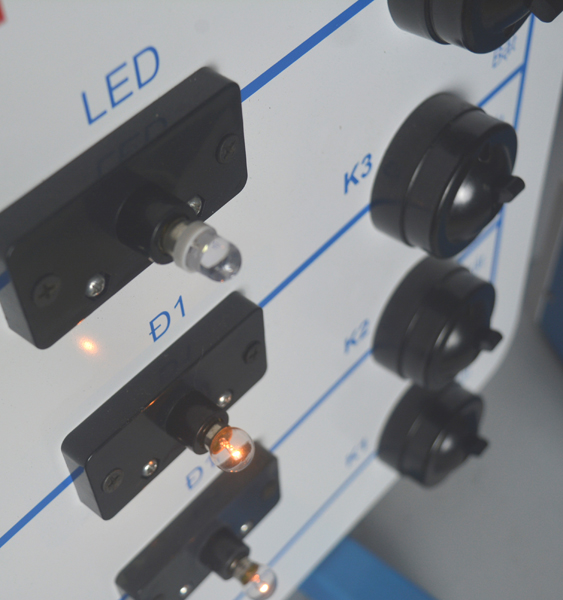

- 02 bóng đèn sợi đốt 6V-3W.

- 01 cuộn cảm hình xuyến có lõi sắt từ dây bằng đồng có đường kính 0,4mm, hệ số tự cảm từ 100mH đến 120mH, có điện trở thuần từ 20W đến 22W.

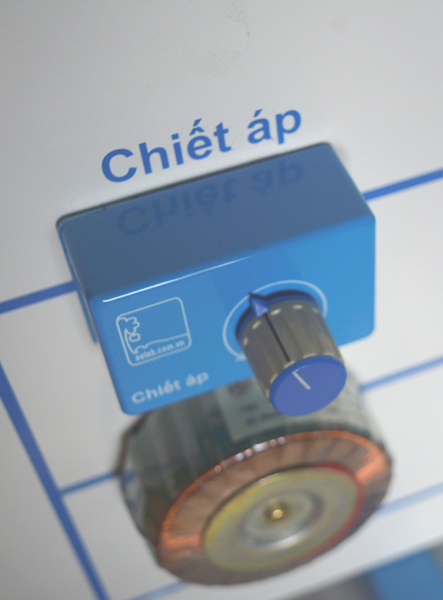

- 01 biến trở núm xoay (Chiết áp) từ 35W đến 50W, chịu được dòng điện 1A.

- 01 Đèn Neon (hoặc LED)

- 04 Công tắc

- 02 Lỗ cắm



Tiến hành thí nghiệm:

  • Hiện tượng tự cảm khi đóng mạch.

- Sơ đồ thí nghiệm như hình sau:

Bộ thí nghiệm về hiện tượng tự cảm

Bước 1: Tắt tất cả các khóa (công tắc). Chiết áp vặn hết về bên trái. Cắm nguồn điện vào 2 jack 12VDC theo đúng cực.

Bước 2: Bật công tắc K1, K2, K3 lên. Điều chỉnh chiết áp để 2 đèn Đ1 và Đ2 có độ sáng bằng nhau.

Bước 3: Tắt K1.

Bước 4: Bật K1 lên, quan sát 2 đèn xem đèn nào sáng trước và nhận xét.

  • Hiện tượng tự cảm khi ngắt mạch.

Bước 1: Bật K2, K4. Tắt K3. Tắt K1.

Bước 2: Bật K1 lên. Đèn Đ1 sáng.

Bước 3: Tắt K1. Đèn Đ1 tắt đồng thời đèn LED lóe sáng rồi tắt.

Giải thích



https://www.aelab.com.vn/doi-net-ve-bo-thi-nghiem-ve-hien-tuong-tu-cam

Cái khó nhất của bộ thí nghiệm này chính là  bằng cảm nhận của mắt thường hiện tượng 2 bóng điện Đ2 sáng sớm hơn Đ1.

Hãy xem clip dưới đây:



Bộ thí nghiệm về hiện tượng tự cảm: Hiện tượng rõ nét
